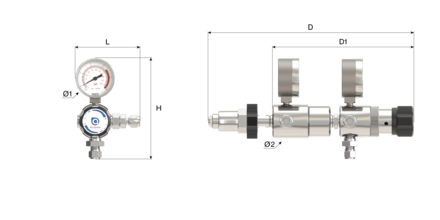

HBS.V 200-1-2
Labo & Analyse
•Hogedruk reduceerventiel - Dubbeltraps
•Montage op 200 bar cilinder - hoge regelnauwkeurigheid
•Geschikt voor zuivere gassen en gasmengsels, niet corrosief
•In verchroomd messing
Ontwikkeld voor gebruik door: Niet-corrosieve zuivere gassen tot N60 waaronder ALPHAGAZ™ 1 & 2 / Niet-corrosieve mengsels met concentratie boven 1 ppm
•Montage op 200 bar cilinder - hoge regelnauwkeurigheid
•Geschikt voor zuivere gassen en gasmengsels, niet corrosief
•In verchroomd messing
Ontwikkeld voor gebruik door: Niet-corrosieve zuivere gassen tot N60 waaronder ALPHAGAZ™ 1 & 2 / Niet-corrosieve mengsels met concentratie boven 1 ppm
TECHNISCHE KENMERKEN
| Referentie | HBS.V_200-1-2 |
| Uitgangsdruk | 0,05 tot 1 bar |
| Flow | 2 Nm³/h, |
| Type verpakking | Cilinders |
| Zitting | Eerste trap in PTFCE, Tweede trap in messing |
| Hoofdventiel | Eerste trap in messing, Tweede trap in messing/FPM |
| Diafragma | Roestvast staal |
| Bellow | Brons |
| Filter | Monel 400® |
| Meter | Lichtmetalen mechanisme, Ø 50 mm, Dichting in PTFCE |
| Veiligheidsklep | Dichting in VITON®, Klep in messing, Lichaam in roestvast staal 303 |
| Zitting | PCTFE, FPM, Koper |
Afmetingen
L:90.0000 MILLIMETER
H:129.0000 MILLIMETER
D:265.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Diam2:44.0000 MILLIMETER
Netto Gewicht1.2200 KILOGRAM
L:90.0000 MILLIMETER
H:129.0000 MILLIMETER
D:265.0000 MILLIMETER
Diam1:50.0000 MILLIMETER
Diam2:44.0000 MILLIMETER
Netto Gewicht1.2200 KILOGRAM
Veiligheid & Transport
Opgepast! In geval van brandbare gassen, gelieve de afblaaspoorten en overdrukventielen af te leiden.
Opgepast! In geval van brandbare gassen, gelieve de afblaaspoorten en overdrukventielen af te leiden.
